无焰泄放（410*410）

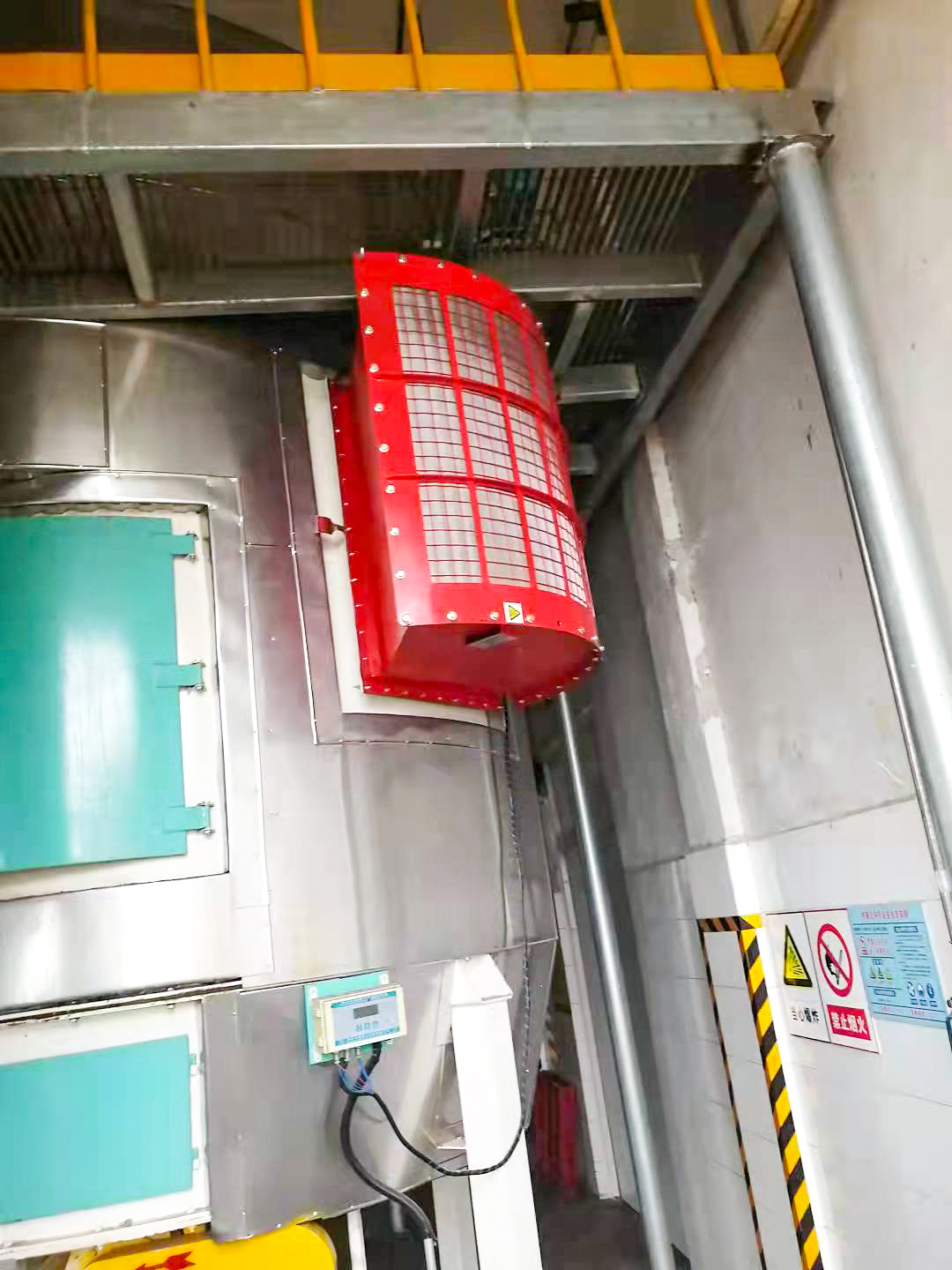

扇形无焰泄放装置410×410

设备常规参数：

1、设备外形尺寸L×W×H（mm）：830±5×500±5×630±5

2、下夹持器尺寸L×W×H（mm）：500×500×60（我司定制产品，可消除设备运行负压，增加爆破片抗疲劳强度，提高操作压力比。）

3、设备重量：约48.8Kg

4、常用材料：碳钢或不锈钢

5、工作温度：-40～280℃(特殊温度可定制)

6、被保护设备体积：4.03m³≥V≥5.04m³（参考数值，具体数值可咨询我司。）

7、爆破片泄放面积：0.1681㎡

8、操作压力比:50%

9、工作相：气、液两相

技术要求：

1、爆破片静开启压力：0.01Mpa±25%。

2、最大泄爆压力：0.05Mpa。

3、适用粉尘：Kst≤300barg*m/s的St1和St2的粉尘。

4、泄爆层高度45mm，304金属网25～40层（根据不同工况条件确定，具体数值可咨询我司）。

5、扇形角度≥120°，其他角度可以定制。

6、所有连接螺栓等级不低于8.8级，符合GB/T5782-2016。
